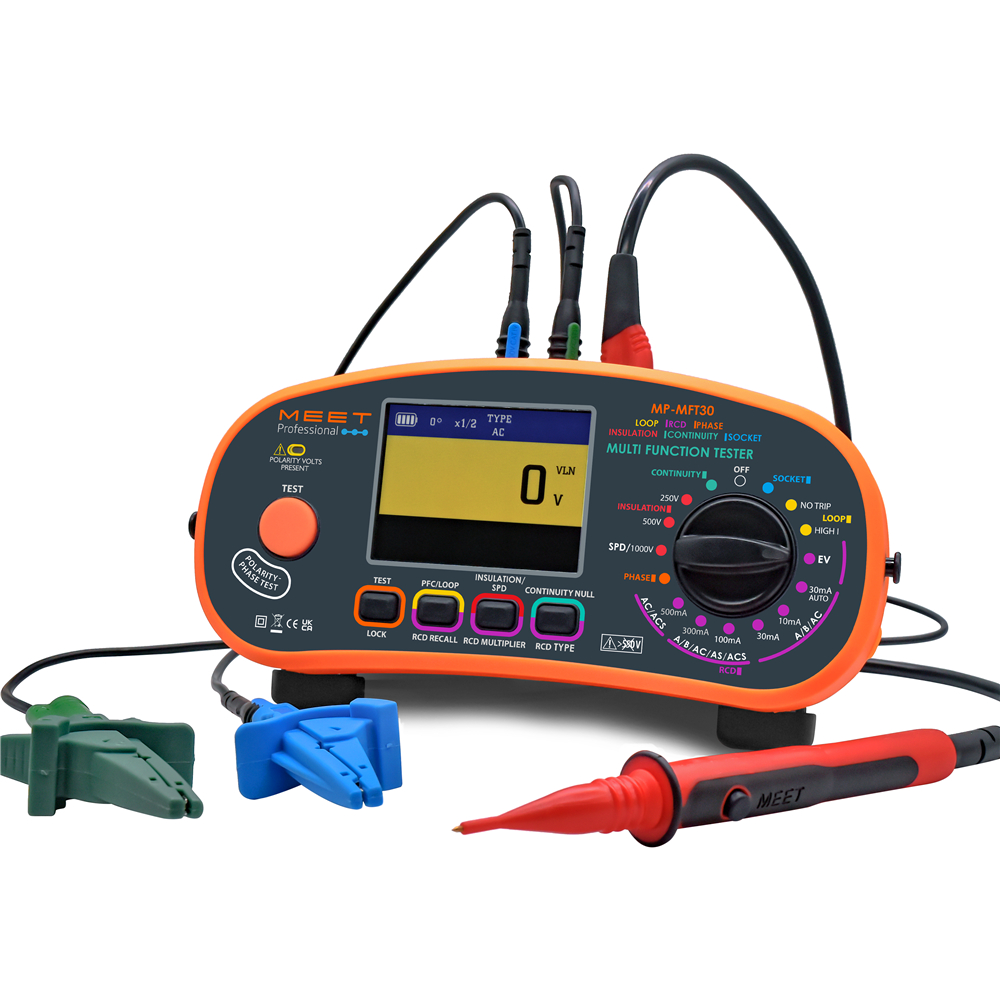

关于 MP-MFT30 :
MP-MFT30 多功能测试仪按照高标准质量 要求制造，适用于验证 / 检测商业、家用 和工业设施的安全性。满足多个法规的测试要求，提供安全、简单的解决方案。
所有测试均满足 BS7671 : 电气安装要求 ( IET 布线法规 2021 ) 。
附带最新的 6mA RDC-DD EV 检测功能，可用于检测 EV 充电桩的安全状况。
产品优势 :
全新升级 可测 EV RCD
彩色大屏、读数直观
化繁为简、单键测试
表笔带有操作键
附带免按键自动测试模式
附带原厂校准证书
先进功能 :
通断测试，归零校准功能
不跳闸回路测试
大电流回路测试
环路测试结果精确到1毫欧
PFC / PSC 测试数据显示
相位辨识 (Phase rotation)
绝缘测试高达 1000V
RCD 测试类型 A, AC, ACS, AS 高达 1000mA
30mA RCD 自动测试
RCD 阶梯式测试
单键自动测试功能
极性触控板面
LED 显示电压警告

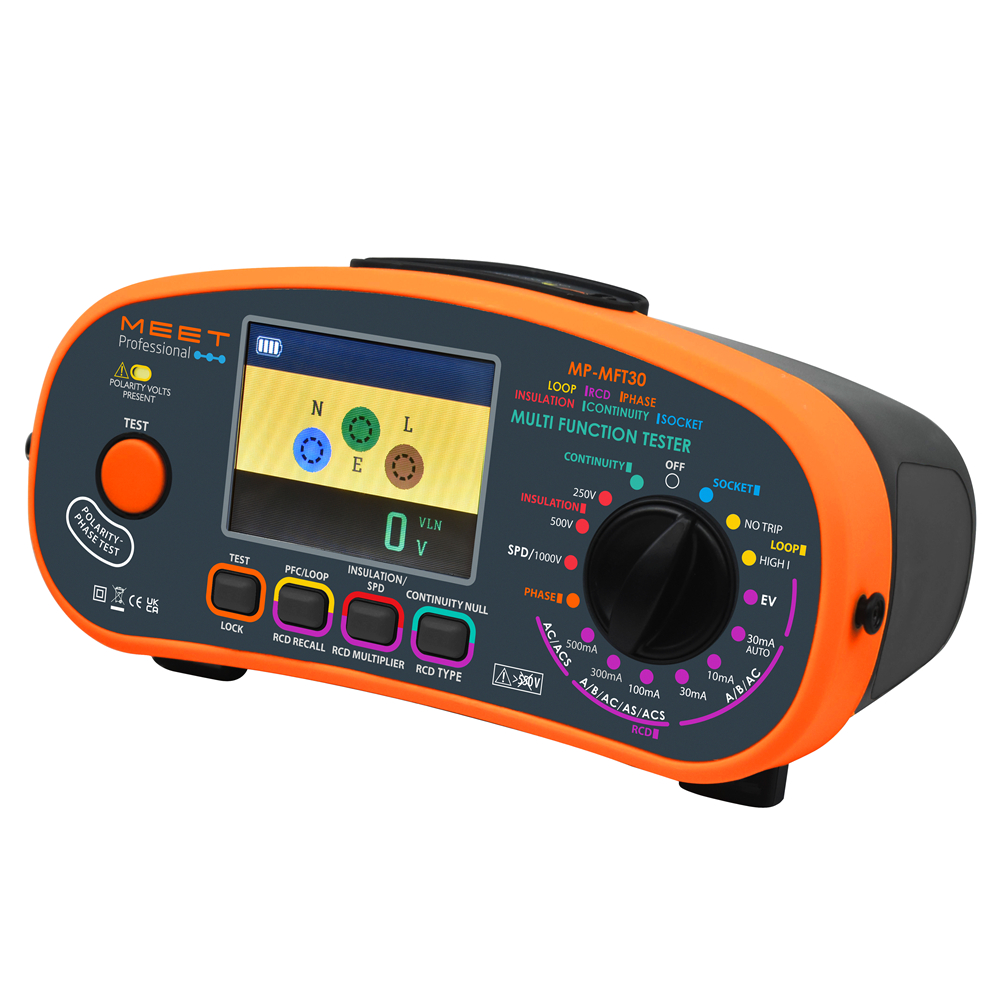

彩色大屏
高精度测试表棒 / 配有颜色对应的连接线及配件 / 表笔带按键操作

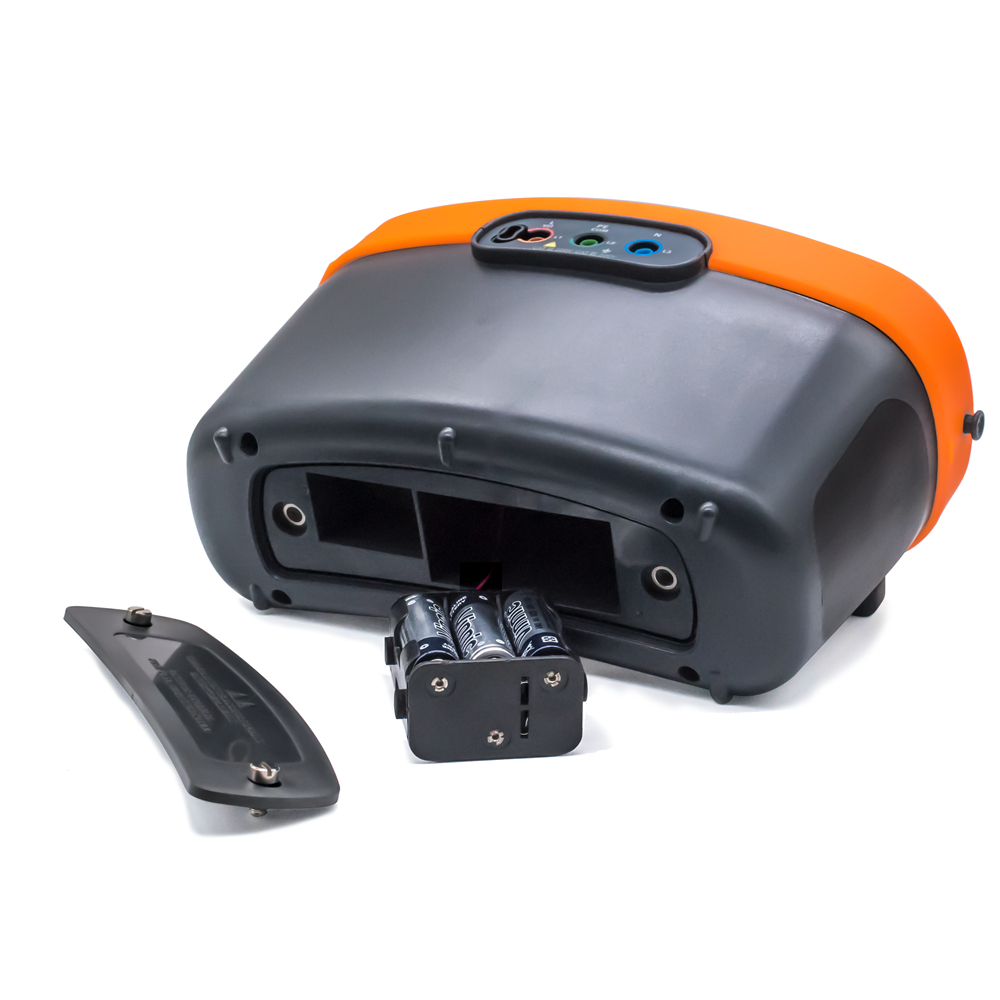

供电电源 : 6 x AA (R06 / LR06)
通断测试 Continuity
- 通断测试自动计算线路阻值
- 检测线路 <50mΩ 时发出响声
| 开路电压 (DC) | 短路电流 | 量程（自动） | 精度 | 参考环境 |
| 4V～10V | ＞200mA | 9.99Ω / 99.9Ω / 1999Ω | ± 3% ± 2位 |
温度 : 23 ºC ± 5 ºC 湿度 : 45 ~ 75% RH |
测试表棒内阻 4Ω 内，按键可将读数归零；测试电压大于 25V，报警 LED 灯亮；测试时间 ( 2Ω ) ＜2 秒
绝缘测试 Insulation
- 可选 250V / 500V / 1000V 绝缘测试
- SPD 浪涌保护装置测试 (SPD L-N Uc)
| 开路电压（DC） | 输出电流 | 量程（自动） | 精度 | 参考环境 |
| 250V | 1mA - 0 = + 20% @ 250kΩ | 9.99MΩ, 99.9MΩ, 199MΩ | ± 3% ± 2 位 | 温度 : 23ºC +/- 5 ºC 湿度 : 45 ～ 75% RH |
| 500V | 1mA - 0 = + 20% @ 500kΩ | 9.99MΩ, 99.9MΩ, 199MΩ 499MΩ |
± 3% ± 1 位 ± 6% ± 1 位 |
|
| 1000V | 1mA - 0 = + 20% @ 1MΩ | 9.99MΩ, 99.9MΩ, 199MΩ 399MΩ 999MΩ, 99.9MΩ |
± 3% ± 1 位 ± 3% ± 1 位 ± 6% ± 1 位 |
短路电流（2kΩ内）＜2mA；测试时间（10MΩ）＜2秒
环路阻抗 Loop Impedance
- L - E 不跳闸 (No Trip) 环路测试 (Zs)
- L - E 大电流 (Hi I) 环路测试 (Ze)
- 可选自动计算显示 PFC ( 预期接地故障电流 ) / PSC ( 预期短路电流 )
| 范围 | 精度 | 参考环境 |
| ATT 不跳闸0.00～9.99 Ω | ± 5% ± 5 位 | 温度 : 23ºC +/- 5 ºC 湿度 : 45 ～ 75% RH |
| ATT 不跳闸 10.00～99.9 Ω | ± 3% ± 3 位 | |
| ATT 不跳闸 100～500 Ω | ± 3% ± 3 位 | |
| 大電流 0.00～500 Ω | ± 3% ± 3 位 |
PSC / PFC
| PSC 的精度源于测量的环路阻抗特性和电压测量特性。 电压测量：90～250V / (50 / 60Hz)，± 3% |
RCD 测试 RCD Test
- 可测试 Type A / AC / ACS 型 RCD
- 可手动选择 30 / 100 / 300 / 500mA ( 施加的漏电 ) 进行 RCD 跳闸测试
- 可选 30mA RCD 自动测试 ( 适合用于 Type A / AC 型 RCD )
- RCD 跳闸电平 ( 斜坡测试 ) : x1/2, x1, x5 与 Ramp ( 斜坡递增电压 )
- 可选正相 (0°) 或 反相 (180°) 检测
| 功能 | 精度 | 额定电压 | 跳闸时间精度 | |
| X ½ | -0% to -10% | 195V - 253V AC 50Hz |
一秒以内 | ± (1% + 1ms) |
| X 1 | +0% to +10% | 一秒以上 | ± (1% + 10ms) | |
| X 5 | +0% to +10% | |||
| 阶梯式测试 | 3mA 阶梯式递增测试 | |||
| 自动测试 | 30mA RCD | ½ x 0 °, ½ x 180 °, 1 x 0 °, 1 x 180 °, 5 x 0 °, 5 x 180° | ||
充电桩测试 EV charge point Test
- 需搭配 MP-EVA 充电桩适配器使用
- 可进行充电桩 6mA RDC-DD 测试，测试时自动依次进行正相 (0°) 与反相 (180°) 的 x1/2, x1, x5 与 Ramp ( 斜坡递增电压 ) 检测
相序检测 Phase
- 检测相序方向，可分辨出正向旋转 (1 - 2 - 3) 与反向旋转 (1 - 3 - 2)
通用参数：
| 项 目 | 参 数 |
| 主机尺寸 | 115 ( 长 ) x 245 ( 宽 ) x 140 ( 高 ) mm |
| 主机重量 | 980g |
| 供电电池 | 6 枚 AA ( LR6 ) 碱性电池 ( Alkaline ) |
| 电池使用寿命 |
待机 : 13.5 小時 绝缘测试 ( 符合 BS EN61557-2 ) : 1008 次 通断测试 ( 符合 BS EN61557-4 ) : 960 次 |
| 保险丝规格 | F0.5A, 500V, HRC 6.3 x 32mm |
| LCD 规格 |
TFT (Thin-Film-Transistor) 彩色液晶显示屏 3.5寸（对角线）320 x RGB x 240 pixels |
| 电压防护等级 | 300V CAT IV , 600V CAT III , 外壳防护 IP54 |
| 操作环境温湿度 | 0°C ~ 40°C, 80% @ 31°C ~ 50% @ 40 °C |
| 操作海拔高度 | 0 ~ 2000m |
安全标准：
|
BS EN 61010-2-030:2021 - 用于测量、控制和实验室使用的电气设备的安全要求。测试和测量电路的特殊要求。 BS EN 61326-2-2:2021 - 用于测量、控制和实验室使用的电气设备。对低压配电系统使用的测试、测量和监测设备的特殊要求。 BS EN 61557:2021 - 低压配电系统中高达 1000V 交流电和 1500V 直流的电气安全。用于测试、测量或监控保护措施的设备。 |
配套配件：
|

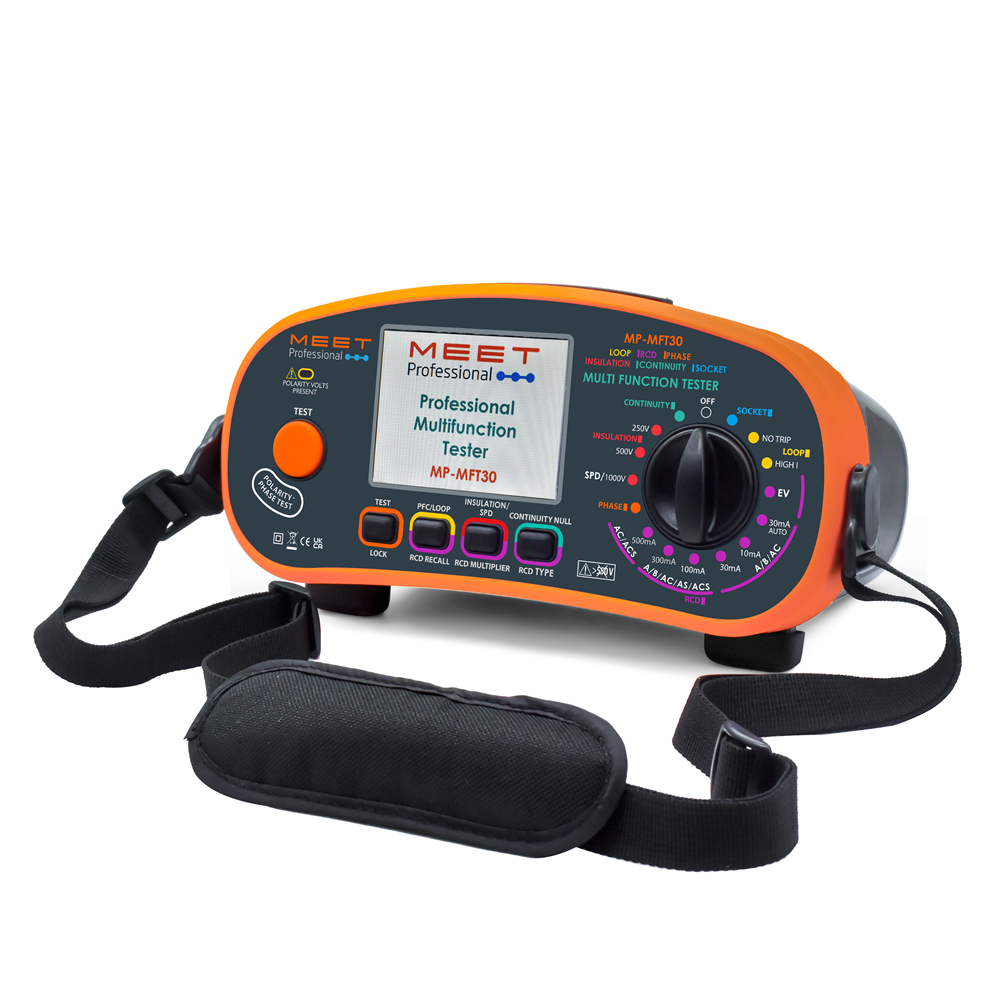

- MP-RSP 带远程操控键的表笔 - MP-ACC063 带颜色标记的 3 组表笔、鳄鱼夹与导线组 - MP-KAMP12 插座电源导线集 - 校准证书 - 操作手册 - 仪器袋 |
