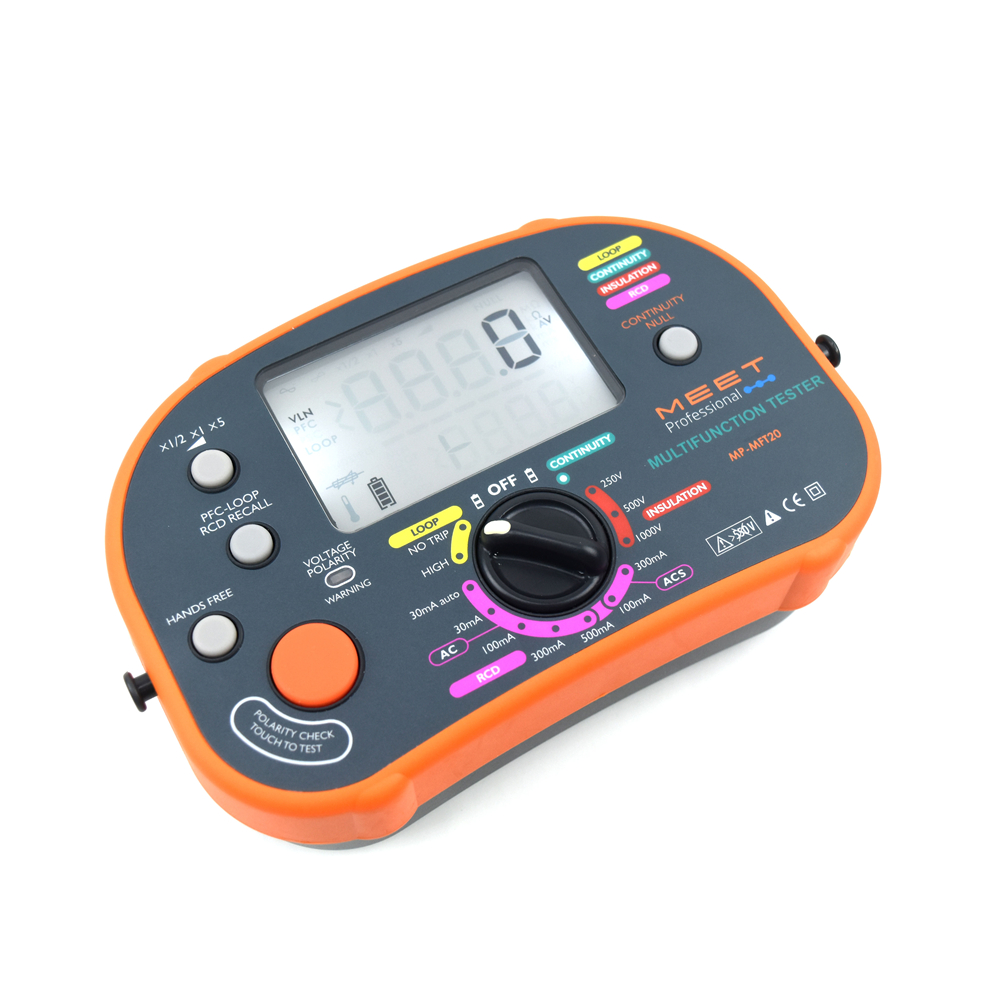

优势:
英国设计
坚固轻巧耐用
单键自动测量
用4 x AA 电池供电
简便易用，使用全新环路阻抗免跳闸电路设计
免跳闸环路测试适合所有类型的RCD
先进功能:
当显示环路读数的同时也显示 PFC / PSC 读数
250V / 500V / 1000V 绝缘测试，测试前带自动放电功能
通断模式表棒可选择自动归零
30mA RCD 可选择自动测量模式
阶梯式测试 RCD 功能
具备出厂校准书
通过“HANDS FREE”按钮进行免提模式独立单键操作功能
转盘选文件指定模式
输入电源端可自动极性识别功能
配备高质标色相对应的连接线及配件
供电电源：4 AA ( R06 / LR06 )
规格参数
通断测试 Continuity
- 通断测试自动计算线路阻值
- 检测线路 <50mΩ 时发出响声
| 开路电压（DC） | 短路电流 | 量程（自动） | 精度 | 参考环境 |
| >4V, <10V | >200mA | 9.99Ω, 99.9Ω, 1999Ω | ± 3% ± 2位 | 温度: 23ºC +/- 5 ºC 湿度: 45 – 75% RH |
测试表棒内阻 4Ω 内，按键可将读数归零；测试电压大于 25V，报警 LED 灯亮；测试时间 ( 2Ω ) ＜2 秒
绝缘测试 Insulation
- 可选 250V / 500V / 1000V 绝缘测试
- SPD 浪涌保护装置测试 (SPD L-N Uc)
| 开路电压（DC） | 输出电流 | 量程（自动） | 精度 | 参考环境 |
| 250V | 1mA - 0 = + 20% @ 250kΩ | 9.99MΩ, 99.9MΩ, 199MΩ | ± 3% ± 2 位 | 温度: 23ºC +/- 5 ºC 湿度: 45 – 75% RH |
| 500V | 1mA - 0 = + 20% @ 500kΩ | 9.99MΩ, 99.9MΩ, 199MΩ 499MΩ |
± 3% ± 1 位 ± 6% ± 1 位 |
|
| 1000V | 1mA - 0 = + 20% @ 1MΩ | 9.99MΩ, 99.9MΩ, 199MΩ 399MΩ 999MΩ, 99.9MΩ |
± 3% ± 1 位 ± 3% ± 1 位 ± 6% ± 1 位 |
短路电流（2kΩ内）＜2mA；测试时间（10MΩ）＜2秒
环路阻抗 Loop Impedance
- L - E 不跳闸 (No Trip) 环路测试 (Zs)
- L - E 大电流 (Hi I) 环路测试 (Ze)
- 可选自动计算显示 PFC ( 预期接地故障电流 ) / PSC ( 预期短路电流 )
| 范围 | 精度 | 参考环境 |
| ATT 不跳闸 0.00～9.99 Ω | ± 5% ± 5 位 | 温度: 23ºC +/- 5 ºC 湿度: 45 - 75% RH |
| ATT 不跳闸 10.00～99.9 Ω | ± 3% ± 3 位 | |
| ATT 不跳闸 100～500 Ω | ± 3% ± 3 位 | |
| 大电流 0.00～500 Ω | ± 3% ± 3 位 |
PSC / PFC
| PSC的精度源于测量的环路阻抗特性和电压测量特性。 电压测量：90～250V / (50 / 60Hz)，± 3% |
RCD 测试 RCD Test
- 可测试 Type A / AC / ACS 型 RCD
- 可手动选择 30 / 100 / 300 / 500mA ( 施加的漏电 ) 进行 RCD 跳闸测试
- 可选 30mA RCD 自动测试 ( 适合用于 Type A / AC 型 RCD )
- RCD 跳闸电平 ( 斜坡测试 ) : x1/2, x1, x5 与 Ramp ( 斜坡递增电压 )
- 可选正相 (0°) 或 反相 (180°) 检测
| 功能 | 精度 | 额定电压 | 跳闸时间精度 | |
| X ½ | -0% to -10% | 195V - 253V AC 50Hz |
一秒以内 | ± (1% + 1ms) |
| X 1 | +0% to +10% | 一秒以上 | ± (1% + 10ms) | |
| X 5 | +0% to +10% | |||
| 阶梯式测试 | 3mA 阶梯式递增测试 | |||
| 自动测试 | 30mA RCD | ½ x 0 °, ½ x 180 °, 1 x 0 °, 1 x 180 °, 5 x 0 °, 5 x 180° | ||
安全标准：
|
BS EN 61010-2-030:2010 - 用于测量、控制和实验室使用的电气设备的安全要求。测试和测量电路的特殊要求。 BS EN 61326-2-2:2013 - 用于测量、控制和实验室使用的电气设备。对低压配电系统使用的测试、测量和监测设备的特殊要求。 BS EN 61557:2007 - 低压配电系统中高达 1000V 交流电和 1500V 直流的电气安全。用于测试、测量或监控保护措施的设备。 |
配套配件：

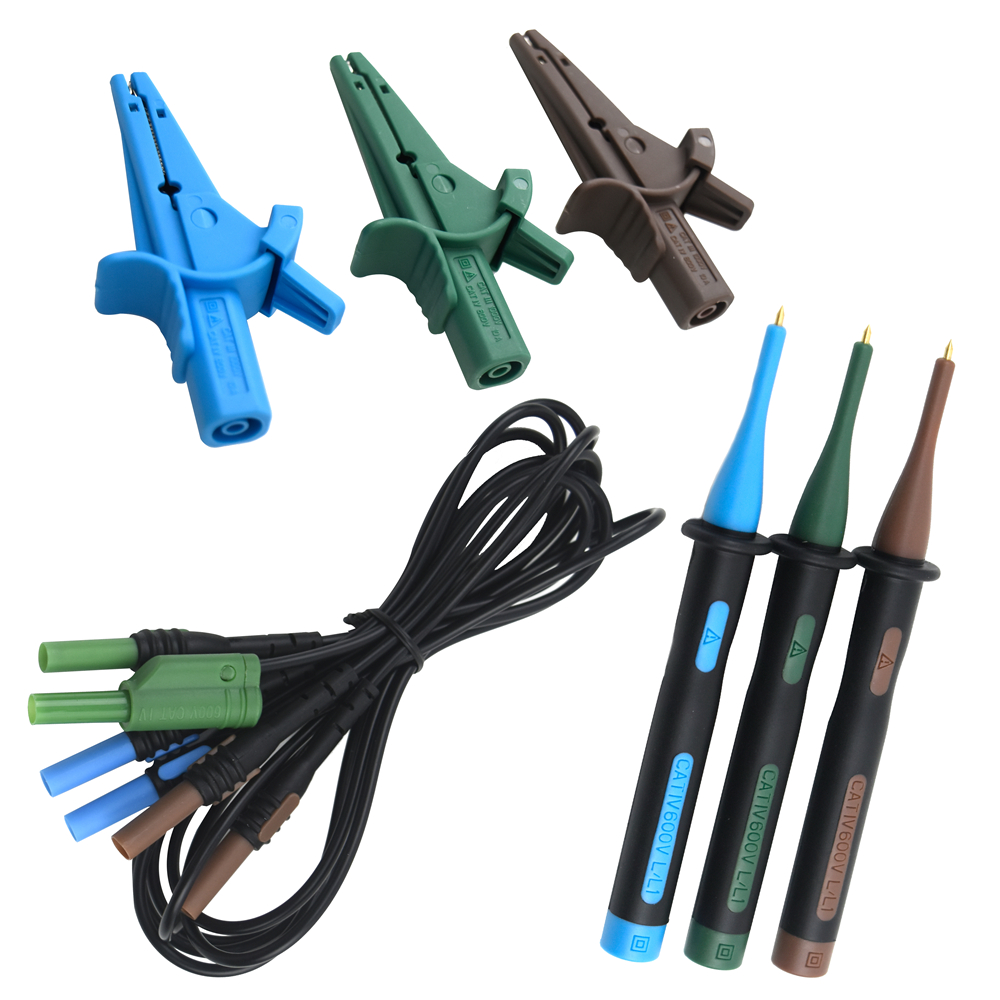

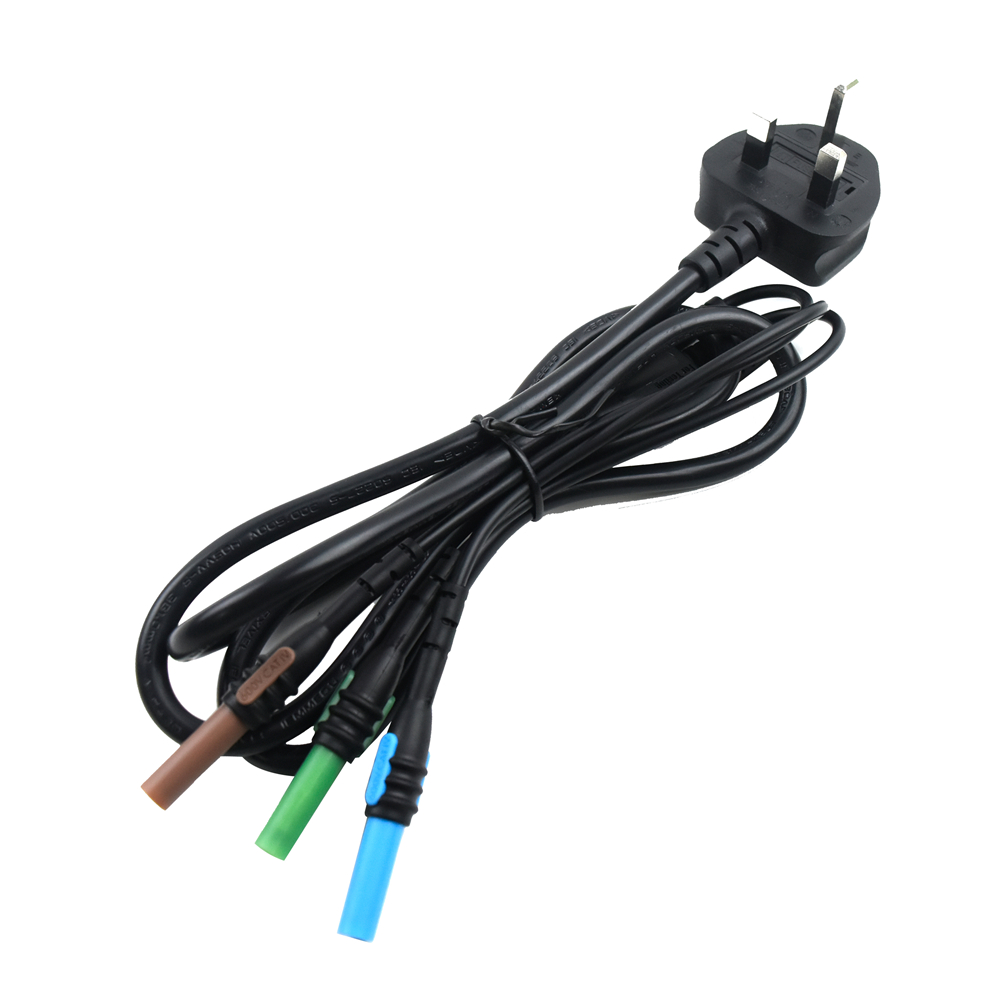

| - MP-ACC063 配有颜色相对应的线缆 - MP-KAMP12 电源线 - 校准证书 - 操作手册 - 仪器袋 |
** Features and specifications are subject to change without prior notice.
